Série V - Caissons de filtration (modèle CDF-A et CDF-P)

(CDF-A pour vapeurs in- flammables, toxiques... et CDF-P pour vapeurs corrosives)

Principe de fonctionnement :

Le ventilateur électique permet l'extraction des vapeurs toxiques contenues dans votre armoire. Elles sont purifiées lors de leur passage dans le filtre à charbon actif, puis elles sont rejetées dans l'atmosphère sans danger pour l'environnement.

Conformité :

• Ventilateur électrique conforme aux normes ISO 5801 et 9614/1, AMCA 210- 85 et CE.
• Ventilateur électrique conforme à la norme ATEX sur demande, consultez-nous.

Avantages :

• Adaptable sur tout type d'armoire.
• Solution sans génie civil.
• Montage simple et esthétique.
• Adaptation facile entre l'orifice prévu sur le caisson et l'orifice de ventilation.
• Liaison par tuyau souple Ø 100 mm (en option).

Caractéristiques techniques :

Caisson de filtration modèle CDF-A (non représenté)

• Construction en acier 12/10ème.
• Peinture époxy blanche RAL 9010.

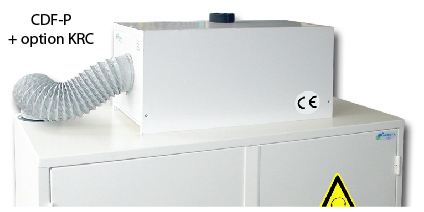

Caisson de filtration modèle CDF-P

• Construction en PVC cellulaire.
• Coloris blanc.

Chaque caisson comporte 2 enceintes séparées :

Enceinte de filtration:

• Filtre à charbon actif de type " bougie " H150 x Ø150 mm modèle CDFF15 à remplacer au minimum un fois par an.
• Filtre fixé au caisson par 3 baïonnettes, étanchéité assurée par un joint caoutchouc.

Enceinte de ventilation :

• Moteur électrique à volute en PVC :
  - 220/240 volts - 50 Hz - 52,3 dB(A).
  - Débit : 80 m3/h - Protection : IP24.
  - Diamètre d'aspiration : Ø 100 mm / d'évacuation : Ø 75 mm.

Options :

OPTION KIT DE RACCORDEMENT POUR CAISSON (KRC)

Ce kit vous permet de raccorder facilement votre caisson à votre armoire de sécurité.

• 1 manchon de Ø 100 mm, réf. CHJ, à fixer sur la sortie de ventilation de votre armoire.
• 1 mètre de tuyau souple de Ø 100 mm, réf. KL100
• 2 colliers de serrage de Ø 100 mm, réf. CDS100.
